Jaké typy diamantových nástrojů existují?

Diamond má výhody extrémně vysoké odolnosti tvrdosti a opotřebení, koeficientu s nízkým třením, vysoko elastický modul, vysokou tepelnou vodivost, koeficient nízké tepelné roztažnosti a nízké afinity s neželeznou kovů. V současné době je to nástrojový materiál s velmi vysokou tvrdostí. Jaké typy diamantových nástrojů tedy existují? Pojďme následovat editora Zhongyeda, abychom se podívali!

Typy diamantových nástrojů:

Diamantové nástrojejsou rozděleny podle struktury nástrojů: Používá se hlavně pro nástroje pro otáčení, frézování, výstružníky, vrtací kousky, potažené nástroje a další nestandardní nástroje pro formování.

1. Diamantové čepele

1. Standardní čepele: Jedno krystalové diamantové lopatky se používají hlavně pro jednobodové diamantové soustruhy nebo jiné přesné soustruhy. Drsnost povrchu může při zpracování nežerných kovů dosáhnout RZ0,1-0,05 μm. Čepele polykrystalických diamantů (PCD) se obecně používají v soustruzích, obráběcích centrech atd., Hlavně pro otáčení a nudu. Ve srovnání s tradičními čepelemi z slitin lze použít vyšší krmivo a lineární rychlost; Život čepele se také výrazně zlepšuje ve srovnání s karbidovými lopatkami; Současně může povrchová úprava obrobku zpracovaného lopatkami PCD dosáhnout RA0.2 přinejlepším.

2. nestandardní čepele: Používá se hlavně pro některé pracovní podmínky se složitými strukturami, přísné požadavky na tolerance a komplexní postupy zpracování. Použití nestandardních lopatek polykrystalických diamantů (PCD) s polykrystalickým diamantem (PCD) může výrazně zlepšit účinnost zpracování. Současně může používání struktury uplatněné strojem snížit výrobní náklady.

2. Diamantové frézy

Polykrystalické diamantové (PCD) frézovací čepele, s frézovacími řezačkami nebofrézaPruty se obvykle používají pro frézování letadel a kroků. Lineární rychlost může být až 2500-3000 m/min. Ve srovnání s karbidovými lopatkami se životnost nástroje zvyšuje o 5-10krát. Je to volba pro neželezné kovové povrchové frézování, jako jsou hlavy válců z hliníkových slitin automobilů, motocyklové krabice a plísní letadla! Poměr ceny a výkonu je velmi vhodný.

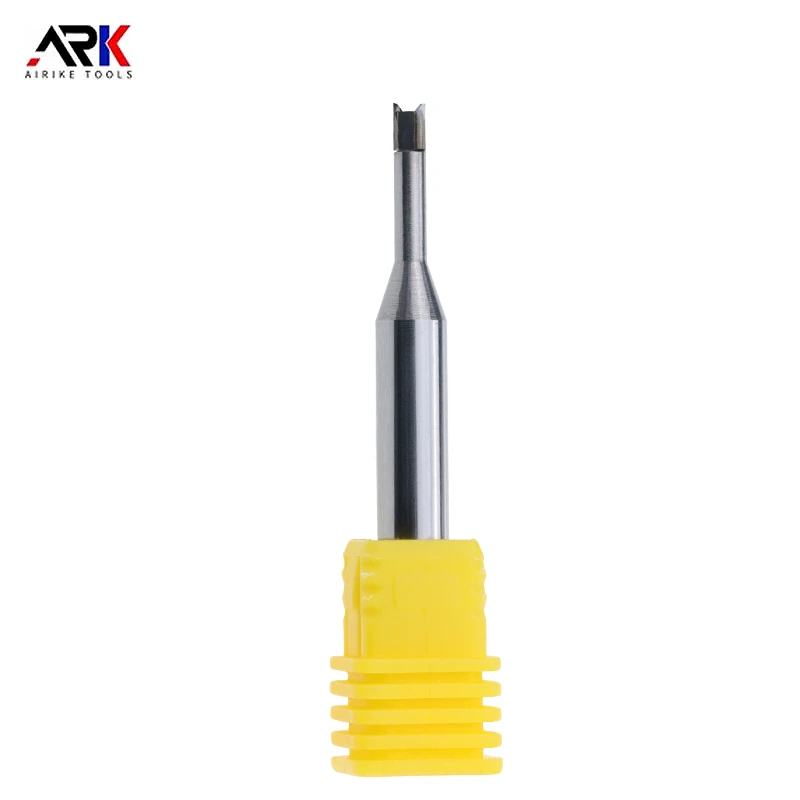

3. řezačka frézy diamantových prutů

Řezačky frézování diamantových tyčí jsou rozděleny na jednokrystalové diamantové frézy a polykrystalické diamantové (PCD) frézy.

Řezačky frézování tyče polykrystalického diamantu (PCD) jsou rozděleny do dvou typů. Jedním z nich je řezačka frézování přes centrum, kterou lze použít k pronikání povrchu obrobku svisle podél osy. Pro frézování obrobků podobných jámu bude účinnost výrazně zlepšena. Druhým je nekrytý frézovací řezač. Tento typ frézovací řezačky se obecně rozřezává do obrobku radiálně a mlýny, kroky, povrchy a další části prostřednictvím programování CNC.

4. Diamond Reamer

Diamantový výstružníku, obecně založený na velikosti průměru, používá matici slitiny nebo ocelovou matrici a počet řezacích hran je 2 nebo více.

Tento typ nástroje se používá hlavně pro zpracování děr s přísnými požadavky na toleranci a vysokými požadavky na dokončení. Lze zpracovat jak otvory, tak i slepé otvory. Povrch otvorů zpracovaných tímto typem nástroje může dosáhnout až do RA0.1.

5. BITS DIAMENT DITS

Polykrystalický diamant (PCD)Bity vrtáku jsou obvykle vyrobeny ze slitiny nebo ocelových substrátů podle průměru. Polykrystalická diamantová (PCD) vrtací vrtací otvory přímo na obrobku. Na samotném obrobku nejsou žádné díry a požadavky na přesnost nejsou vysoké. Bity vrtáků PCD jsou vhodné pouze pro vybavení obrábění.

Polykrystalické diamantové (PCD) BITS zahrnují hlavně: Bity pro rozšiřování vrtáků PCD, Bity PCD Step, Bits, PCD Twist Drill Bits, PCD s plochými spodními vrtačkami atd.

6. Diamantové potažené nástroje

Diamantové potahované nástroje používají metodu CVD k přímému uložení diamantového filmu 1-25 μm na substrát, jako je cementovaný karbid nebo keramika. Mohou být použity pro nástroje s komplexními geometrickými tvary a jsou ideálními nástroji pro zpracování obtížně zpracovatelných materiálů.

Typy nástrojů Vhodné pro povlak: čepele, frézy, vrtací kousky, reamers, vytváření řezaček atd.

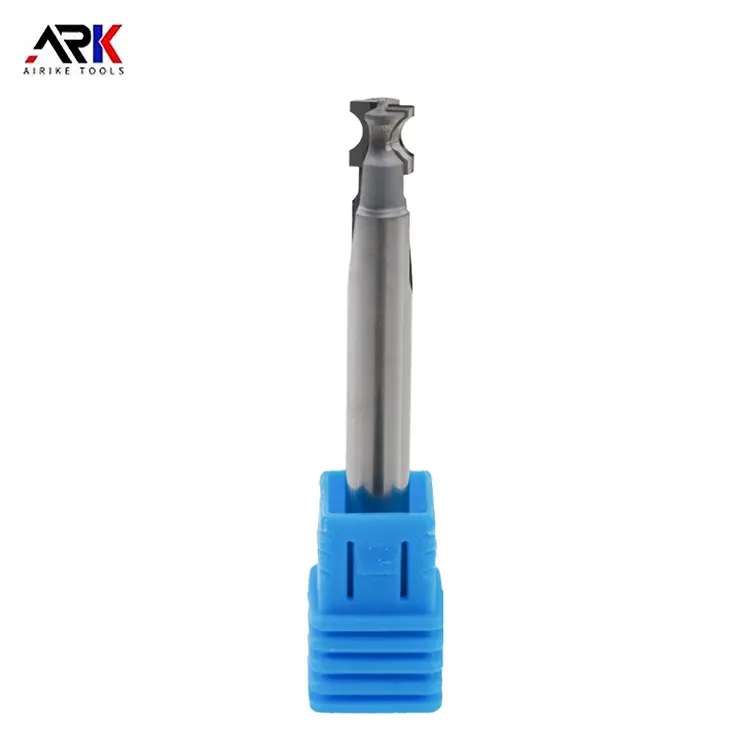

7. Nástroj pro formování diamantu

Polykrystalický diamant (PCD)Nástroj pro formování patří do rotačního nástroje. Jeho výhodou je vysoká účinnost zpracování. Může mlývat více krokových otvorů současně a zajistit relativně přesné geometrické tolerance. Podle různých metod zpracování je rozdělen do dvou typů. Jedním z nich je axiální zpracování a jednorázové formování; Druhým je programování CNC a zpracování trajektorie. Držák nástrojů má popisovač BT, popisovač HSK, rovnou rukojeť atd.

Zde jsou sdíleny výše uvedené typy diamantových nástrojů. Existuje mnoho typů diamantových nástrojů s významnými rozdíly v výkonu. Existují také velké rozdíly ve struktuře, metodě přípravy a aplikační oblasti různých typů diamantových nástrojů.
