Jak zarovnat řezačku T-drážek？

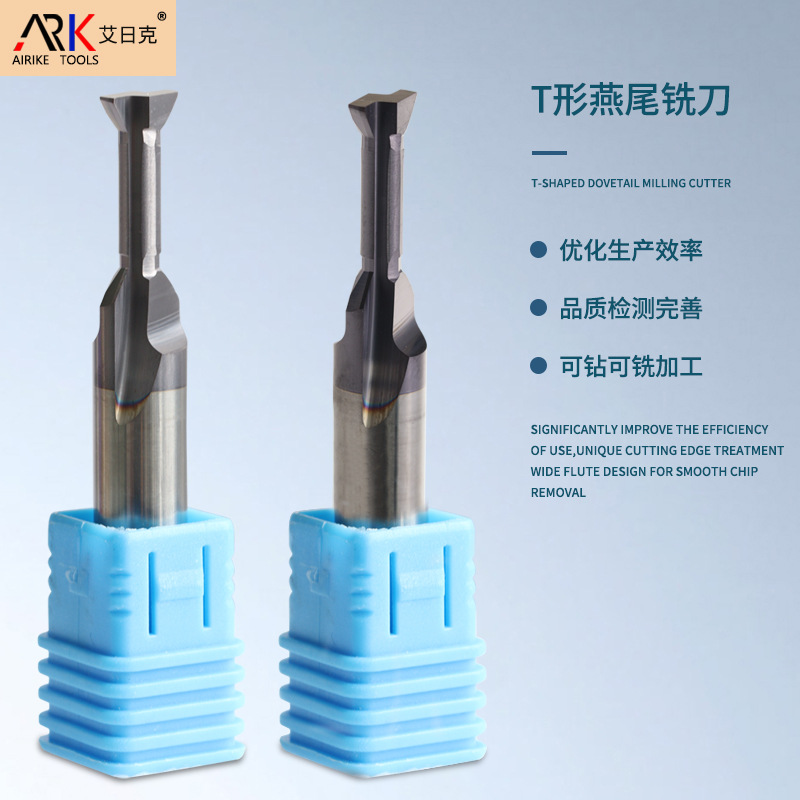

T-drážková fréza, známá také jako T-drážková fréza nebo půlkruhováfréza, je kritickým nástrojem pro obrábění T-drážek a bočních drážek. Široce používané při výrobě forem a mechanickém zpracování, správné vyrovnání je nezbytné pro zajištění přesnosti a účinnosti obrábění. Takže, víte, jak zarovnat T-drážkovou frézu?

Konkrétní metoda je následující:

I. Přípravy před vyrovnáním

Zkontrolujte přesnost a stabilitu vřetena obráběcího stroje, abyste zabránili uvolnění nebo kývání. Vyčistěte nástroj a přípravek, odstraňte olej a nečistoty. Připravte si pomocné nástroje, jako je předseřizovací přístroj, číselníkový úchylkoměr a měrky, abyste položili základ pro přesné nastavení nástroje.

II. Základní kroky nastavení nástroje

Nejprve nainstalujte nástroj. Bezpečně namontujteT-drážkový výřezr na vřetenu, aby se zabránilo uvolnění během obrábění.

Zadruhé, vyrovnání nástroje: Upravte polohu nástroje pomocí úchylkoměru nebo zařízení pro nastavení nástroje tak, aby byla vyrovnána s referenčním obráběním obrobku – to je kritický krok v nastavení nástroje.

Za třetí, nastavení výšky nástroje: Určete hloubku řezu podle požadavků na obrábění, abyste zajistili, že hloubka drážky splňuje specifikace výkresu.

III. Techniky nastavení nástrojů pro různé scénáře

Pro standardní obrábění T-drážky použijte metodu přímého nastavení nástroje, určení polohy pomocí vizuální kontroly a jednoduchého měření. Vysoce přesné obrábění klínové drážky vyžaduje přesné nastavení nástroje pomocí předseřizovacího přístroje nebo číselníku. Software, jako je UG, může simulovat dráhy nástroje pro přednastavené frézování zdola nahoru, přičemž umožňuje komplexní obrábění drážek pro zvýšení efektivity a přesnosti.

IV. Opatření

Vždy zajistěte bezpečné upnutí nástroje, abyste zabránili uvolnění problémů s kvalitou nebo bezpečností. Nastavení nástroje provádějte jemně, aby nedošlo k poškození nástrojů nebo obrobků. Udržujte čisté prostředí pro nastavení nástroje. Pro vysoce přesné obrábění provádějte operace v prostředí s řízenou teplotou, abyste minimalizovali tepelné účinky na přesnost.

Celkově je nastavení nástroje pro T-drážkové frézy vysoce technický úkol, který vyžaduje, aby obsluha měla rozsáhlé odborné znalosti a praktické zkušenosti.

Věříme, že zvládnutím správných metod a technik nastavování nástrojů můžete efektivně zvýšit kvalitu a efektivitu obrábění, prodloužit životnost nástroje a vytvořit větší ekonomické výhody pro váš podnik.
